Погружные насосы WQ CNP

(Сверху указана цена на самый дешевый насос из серии 40WQ12-10-0.75 (I).)

Компания CNP или Nanfang Pump Industry Co. LTD, выпускающая данные насосы, занимает второе место в мире по производству подобных насосов и первое в Китае. Ежегодно на свет появляются более 200000 насосов, отличающихся качеством, долговечностью работы и различными модификациями.

Краткое обозначение:

Назначение и области применения:

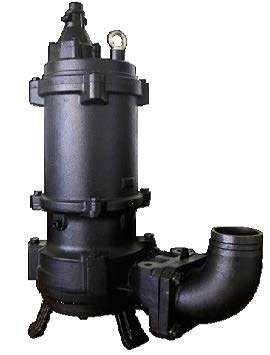

Насосы серии WQ — моноблочные погружные одноступенчатые насосы для водоотведения с закрытым двухканальным рабочим колесом.
Насосы могут быть установлены стационарно (на автоматическое трубной муфте) или свободно на дне резервуара.
Насосы серии WQ предназначены для перекачивания хозяйственно-бытовых, ливневых, промышленных сточных вод, дренажных и грунтовых вод. Для применения в комплектных канализационных и ливневых насосных станциях, очистных сооружениях, промышленных предприятиях, сельском хозяйстве.

Конструктивные исполнения насосов:

• WQ-A - тип присоединения гибкий шланг;
• WQ – стандартное исполнение;
• WQ(D) - однофазное исполнение. Корпусные детали которого выполнены из нержавеющей стали AISI304 или AISI316;
• WQ-W – с режущим колесом;
• WQ-JY – с перемешивающим механизмом;
• WQ-F – из нержавеющей стали;
• WQ-X - электронасосы для отвода канализационных сточных вод с Vortex колесом.

Напорный фланец выполнен по стандарту DIN.

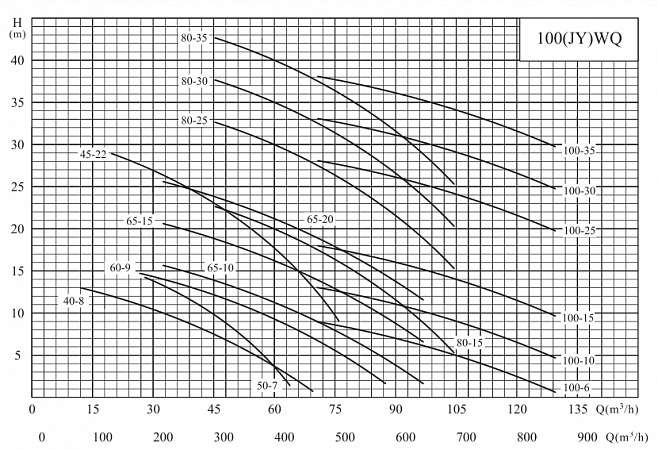

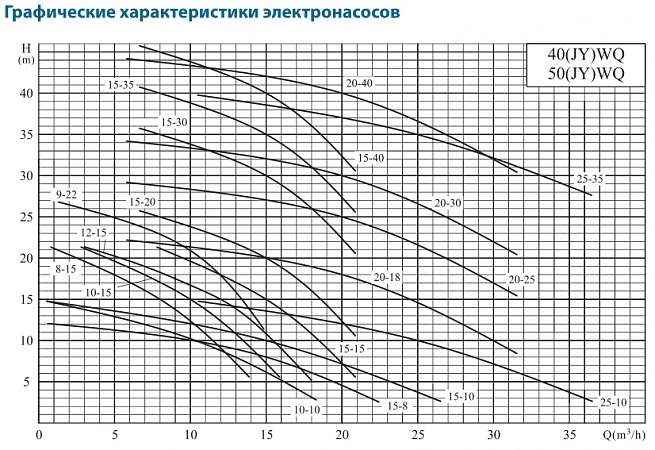

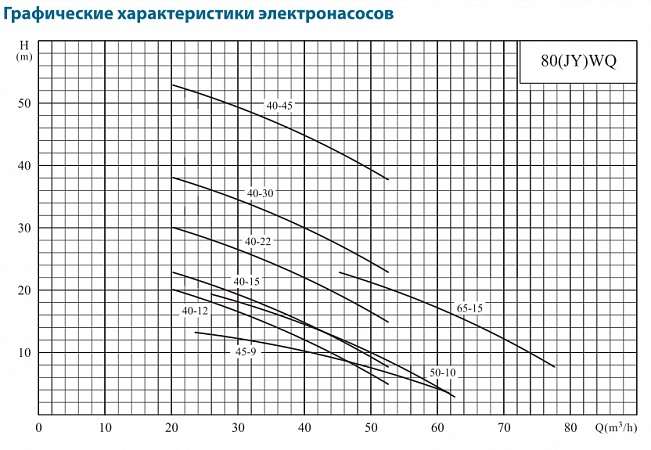

WQ, JYWQ – усовершенствованный тип электронасосов для откачки сточных вод, с оптимизированной гидравлической частью, надежной конструкцией и системой защит, что делает их более долговечными и безопасными. Они совмещают в себе высокую эффективность и работоспособность в самых неблагоприятных условиях

Оптимизированная гидравлика: двухканальное рабочее колесо, обеспечивающее высокую устойчивость против засорений, высокий гидравлический к.п.д. при больших подачах, стабильную работу без турбулентных завихрений
Защита по линии вала: последовательно установлены два или три торцовых уплотнения, выполненные из специальных износостойких материалов. Уплотнения охлаждаются перекачиваемой жидкостью и маслом, что обеспечивает их надежную и долговременную эксплуатацию
Степень защиты двигателя: IPX8
Класс изоляции: F
В двигателе имеется тепловая защита от перегрузки, а также, в зависимости от исполнений электронасосов, имеются защиты от попадания влаги и обмотку
В конструкции JYWQ имеется система равномерного перемешивания, что позволяет производить откачку сточных вод с меньшей нагрузкой на электронасос и большей эффективностью (не накапливается твердый осадок в колодце)
Электронасосы удобны при монтаже и обслуживании. Возможен как монтаж на автоматической трубной муфте, так и свободная установка для переносной эксплуатации электронасоса. Он используется:

• в жилищно – коммунальном строительстве,
• сельском хозяйстве,
• промышленном строительстве,
• горной промышленности
• отвод канализационных стоков, промышленных стоков,
• дренаж затопленных котлованов и болотистой местности и т.д.

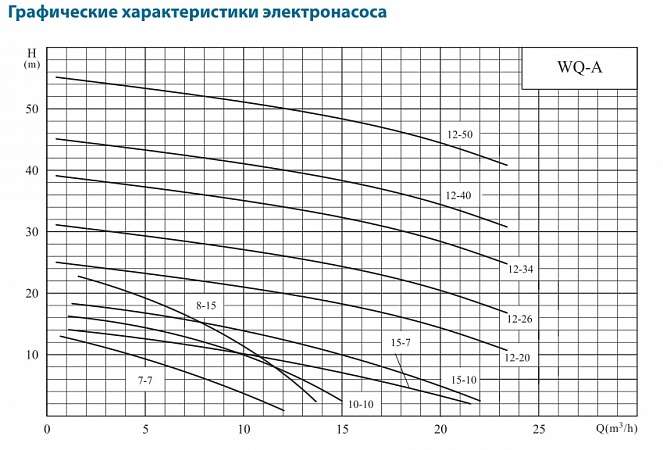

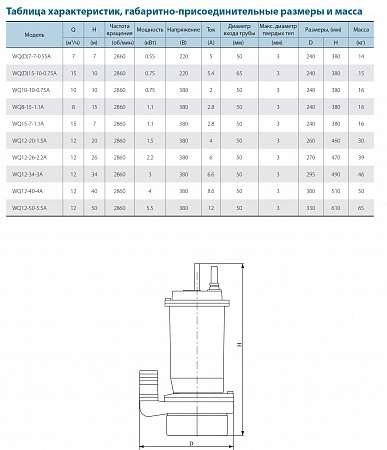

WQ-A

WQ-A – промышленный погружной электронасос для отвода сточных вод. Широко используется в строительстве, промышленных предприятиях, сельском хозяйстве, лесном хозяйстве, земледелии, и проч.др. применении. Он может откачивать сточные воды с небольшим содержанием твердых частиц. Это переносной канализационный электронасос
Это продукт нового поколения, характеризующийся долговременной эксплуатацией, высокой эффективностью, простотой в использовании. Колесо рабочее – открытого типа. Удобный для чистки и обслуживания
Способ монтажа – трубопроводная переносная установка для соединения с гибким шлангом (R)
Условия эксплуатации

Температура перекачиваемой жидкости должна быть не выше +40оС
Водородный показатель (pH) 6,5-8,5
Плотность не более 1200 кг/м3
Массовая доля твердых механических примесей, не более 2%
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя
Источник питания: 50 Гц: 3-х фазное (380 В)

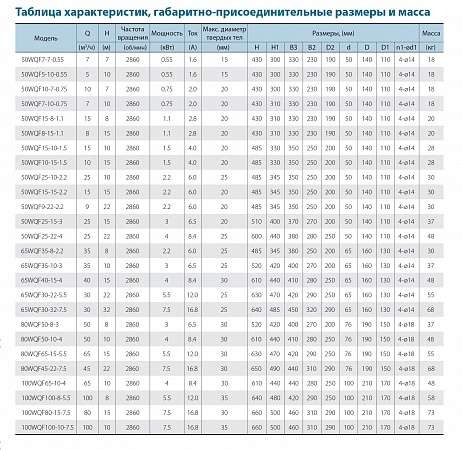

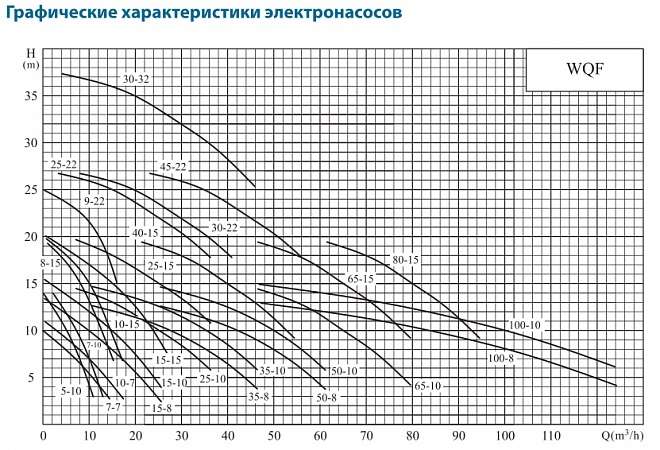

WQ F

WQ F – канализационный электронасос для отвода сточных вод, выполненный из нержавеющей стали, разработан для применения в шахтах, строительстве, жилищно-коммунальном секторе, обработке сточных вод
Все части электронасоса, соприкасающиеся с перекачиваемой жидкостью, изготовлены из нержавеющей стали методом литья. Электронасос не загрязняет окружающую среду, коррозионностоек, имеет широкую область применения
Имеет высокую эффективность, надежную конструкцию, незасоряющееся рабочее колесо. Малогабаритный, безопасный и надежный в работе
Сдвоенное торцовое уплотнение, выполненное из карбида вольфрама, имеет ресурс работы более 10000 часов
Предусмотрены схемы монтажа: с автоматической присоединительной муфтой (Z), трубопроводная переносная установка с фланцем для стального трубопровода (Y), трубопроводная переносная установка, с гибким шлангом (R).

Условия эксплуатации

Температура перекачиваемой жидкости должна быть не выше +60оС
Водородный показатель (pH) 2,0-12,0
Плотность не более 1200 кг/м3
Массовая доля твердых механических примесей, не более 2%
Минимальный уровень откачиваемой жидкости должен быть на уровне половины оболочки двигателя.

Применяется:

1. Стройки, промышленные предприятия, муниципальные проекты, и др. системы очистки сточных вод;
2. Транспортировка сточных вод в городскую канализационную систему;
3. Поиски полезных ископаемых, шахты, и др.;
4. Очистка сточных вод в пищевой промышленности, больницах, морской воды на судах;
5. Орошение, осушение болот в рыбоводческих хозяйствах и др.

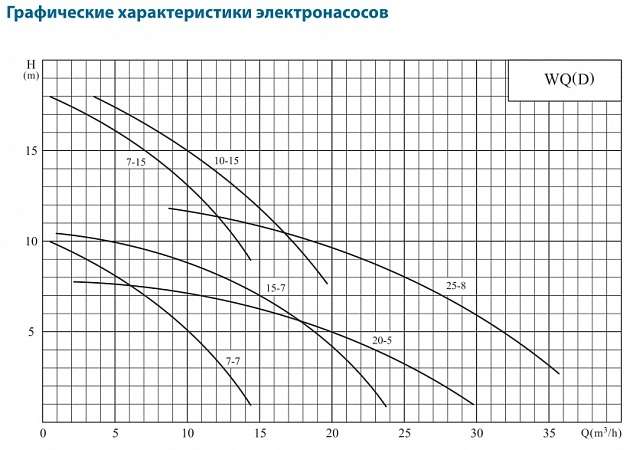

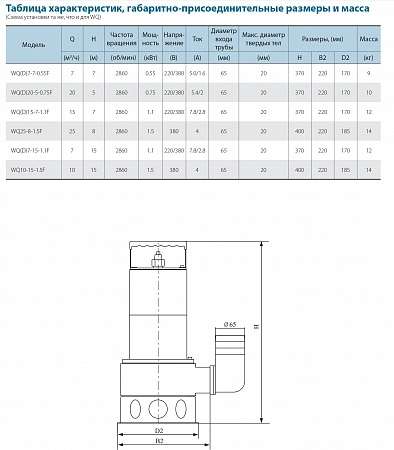

WQ(D)

WQ(D)- малогабаритный погружной насос для отвода сточных вод, корпусные детали которого выполнены из нержавеющей стали AISI304 или AISI316. Широко используется в водоочистках системы домов, строении, промышленных предприятий
Имеет высокую эффективность гидравлической части, надежную конструкцию, незасоряющееся рабочее колесо, компактный, легкий, безопасный и надежный в работе
Способ монтажа – трубопроводная переносная установка, для соединения с гибким шлангом


Эксплуатация

Температура перекачиваемой жидкости должна быть не выше +60оС
Водородный показатель (pH) 2,0-12,0
Плотность не более 1200 кг/м3
Массовая доля твердых механических примесей, не более 2%
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя
Источник питания: 50 Гц
               Трехфазное исполнение – 3х380 В

               Однофазное исполнение – 1х220 В (1.1 кВт)

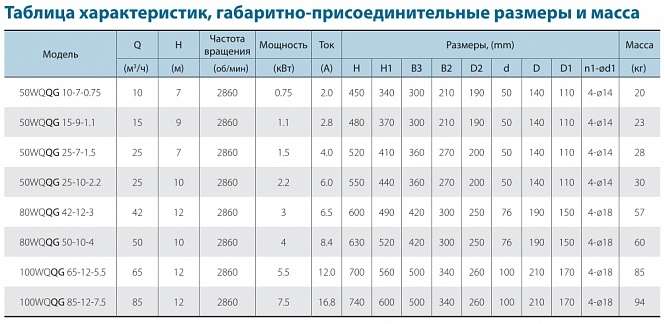

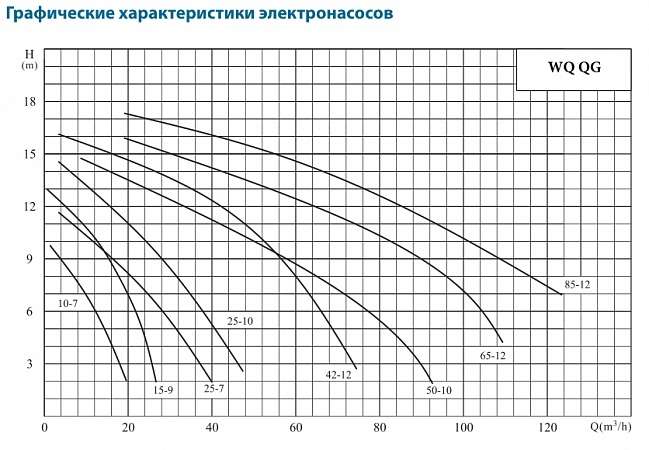

WQ QG
Жидкости с волокнистыми частицами, бытовые и промышленные сточные воды.

WQ QG – погружной насос для отвода сточных вод с режущим рабочем колесом, которое совместно со специальной пластиной, установленной в корпусе насоса, может измельчать волокнистые частицы, находящиеся в перекачиваемой жидкости
Способ установки: установка с помощью автоматической соединительной муфты (Z), трубопроводная переносная установка, с фланцем для соединения со стальным трубопроводом (Y), трубопроводная переносная установка для соединения с гибким трубопроводом (R)

Условия эксплуатации

Источник питания: 50 Гц: 3х380В
Температура перекачиваемой жидкости должна быть не выше +40оС
Водородный показатель (pH) 4,0-10,0
Плотность не более 1200 кг/м3
Массовая доля твердых механических примесей, не более 2%
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя

Конструкция

Колесо рабочее – одноканальное, незасоряющееся с режущей кромкой. Зазор колеса легко регулируется путем ослабления или затягивания болтов в основании насоса. При регулировке нет необходимости разбирать и демонтировать насос

Условия эксплуатации:

• температура жидкости:
• исполнение из чугуна: не более 40°С;
• исполнение из нержавеющей стали: не более 60°С;
• кислотность жидкости:
• исполнение из чугуна: pH 4 – 10;
• исполнение из нержавеющей стали: pH 2 - 12
• плотность жидкости: не более 1200 кг/м3;
• массовая доля механических примесей: не более 2%;
• глубина погружения: до 7 м;
• минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса электродвигателя.

Конструкция:

Насос включает в себя: влагонепроницаемый, полностью герметизированный электродвигатель и проточную
часть, разделенные масляной камерой с двойным торцевым уплотнением. Подшипники не требуют дополнительной смазки
в течение всего периода эксплуатации. Кабельный ввод выполнен неразъемным, что исключает возможность попадания жидкости в статор электродвигателя. Насос оснащен датчиком тепловой защиты в статоре электродвигателя и масляноводяным датчиком утечки, установленным в масляной камере (с 11 кВт). Воздушный клапан дает возможность автоматического удаления воздуха при работе насоса.

Конструкция колеса рабочего позволяет работать без засорений, перекачивать жидкость с наибольшей подачей и высокой эффективностью. Позволяет получить постоянные рабочие характеристики. При отсутствии перегрузок и вибраций
Охлаждение двигателя: осуществляется через корпус двигателя жидкостью, в которую погружен
Уплотнение по линии вала: последовательно установленные два или три комплекта торцового уплотнения. Первое уплотнение отделяет перекачиваемую жидкость от камеры с маслом. Второе уплотнение отделяет масло от двигателя
Масляная камера: заполнена специальным маслом, которое смазывает и охлаждает при работе торцовые уплотнения, а также предотвращает попадание перекачиваемой жидкости в двигатель. Масло забирает часть нагрева от нижнего подшипникового узла
Подшипниковые узлы: в зависимости от осевой и радиальной нагрузки, могут состоять из двух или трех подшипников, что обеспечивает стабильную работу электронасоса и длительный срок эксплуатации
Корпус двигателя: состоит из станины, щитов подшипниковых и крышки. Все соединения выполнены с уплотнениями. Каждый электронасос испытан на герметичность.

Цены и ассортимент насосов (указаны в долларах в зависимости от исполнения различны. В случае проблем и вопросов звоните нашим специалистам: +7 (3532) 20-44-33.
